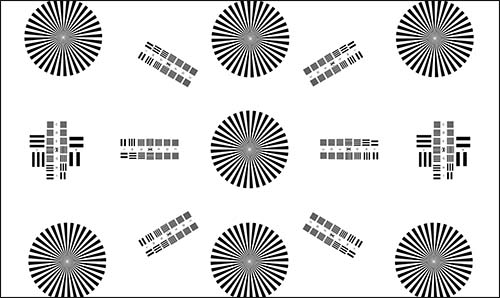

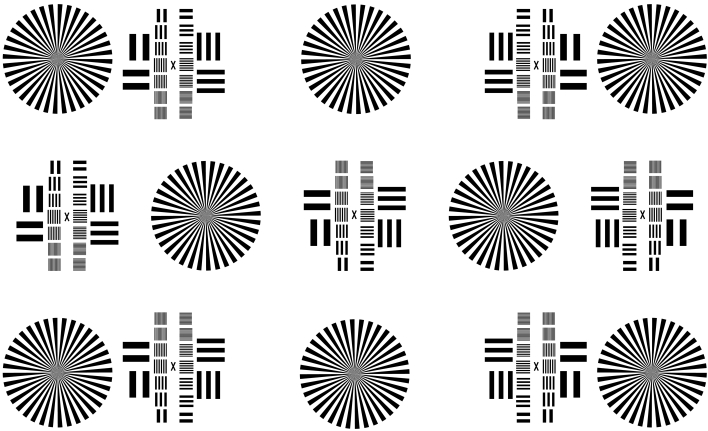

摄像机分辨率测试图卡YE0140用于评估电影摄影机的分辨率。 它由7个西门子星和8个分辨率图案组成。
将摄像机分辨率测试图卡设置在焦距的x倍到透镜中心的距离处。 焦距的x倍对应于缩小比例。 下表显示缩小比例25,50,100,200,400和800.分辨率以线对/ mm表示，实际上对于标记为C至K的每个字段。
| lp / mm 缩小比例 | ||||||
| field | 25 | 50 | 100 | 200 | 400 | 800 |
| C | 59.1 | 118.2 | 236.4 | 472.8 | 945.6 | 1891.2 |
| D | 41.8 | 83.6 | 167.2 | 334.4 | 668.8 | 1337.6 |
| E | 29.6 | 59.1 | 118.2 | 236.4 | 472.8 | 045.6 |
| F | 20.9 | 41.8 | 83.6 | 167.2 | 334.4 | 668.8 |
| G | 14.8 | 29.6 | 59.1 | 118.2 | 236.4 | 472.8 |
| H | 10.5 | 20.9 | 41.8 | 83.6 | 167.2 | 334.4 |
| I | 7.4 | 14.8 | 29.6 | 59.1 | 118.2 | 236.4 |
| J | 5.2 | 10.5 | 20.9 | 41.8 | 83.6 | 167.2 |
| K | 3.7 | 7.4 | 14.8 | 29.6 | 59.1 | 118.2 |
也可以定制摄像机分辨率测试图卡
