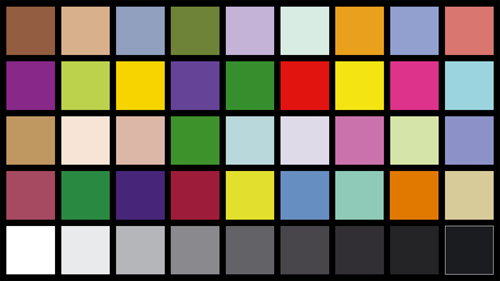

HDTV色彩还原测试卡TE226是为评估高清摄像机的色彩还原而设计, 该色彩还原测试卡由36个色块和9个灰度块组成,这张测试卡包含了大部分主要和次要颜色(蓝色,绿色,红色,黄色,紫色和青色),还有在色彩还原测试中至关重要的明暗的肤色色调,树叶,蓝色的天空,橙色,紫色以及其他颜色。
9阶灰度值如下:
Patch | Density | Transmission in % |
37 | 0.00 | 100 |
38 | 0.06 | 88 |
39 | 0.20 | 63 |
40 | 0.36 | 44 |
41 | 0.55 | 28 |
42 | 0.81 | 16 |
43 | 1.15 | 7 |
44 | 1.65 | 2 |
45 | > 3.00 | 0 |
TE226测试卡在D65标准光源下色度数据如下图
