网格测试卡(EIAJ测试卡I)

时间:2016-11-30   热度:621
  • 品牌:ESSER爱莎/Sine Image
    型号:TE187
    尺寸:可定制
    材料:高清相纸/菲林
    比例:4:3
    类型:反射式/透射式可选
  • 网格测试卡简介

    网格测试卡TE187设计用于电视摄像机的操作调整和控制。圆圈允许粗略的视觉评价扫描线性。线条用于调整定位,分辨率楔子用于分辨率评估。

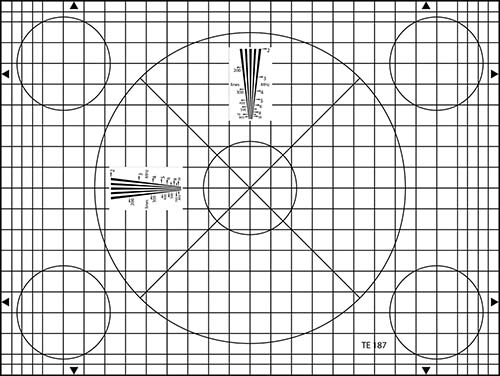

    网格测试卡TE187网格结构由17条水平线和23条垂直线形成的18×24个正方形的白色背景上。

    网格线的宽度为图像宽度的0.13%。大圆形线的直径为图像高度的83 1/3%,5个小圆形线的直径为图像高度的25%。 2个分辨率楔形以0°和90°的角度布置在大圆中,对应于2-10MHz的信号频率。 (标记以8 MHz和800线结束)
