几何对准定标测试图卡

几何对准定标测试图卡简介

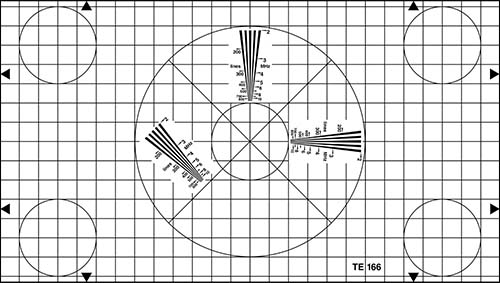

在浅色背景上布置有25条水平线和15条垂直线的网格结构。 网格线的宽度为图片宽度的0.13％。 大圆形线的直径为图像高度的82％，5个小圆形线的直径为图像高度的27.4％。 在大圆形线内部，3个分辨率楔形以0°，90°和135°布置，对应于2-12MHz的信号频率（标记以10MHz或800TV线结束）。

几何对准定标测试图卡用途

测试图卡设计用于电子照相机的操作对准和检查。 圆形线允许对几何形状进行粗略的视觉评估。 网格线用于调整定位误差。 楔形用于分辨率的评估。
