频率响应测试图卡(1-8 MHz)

频率响应测试图卡简介

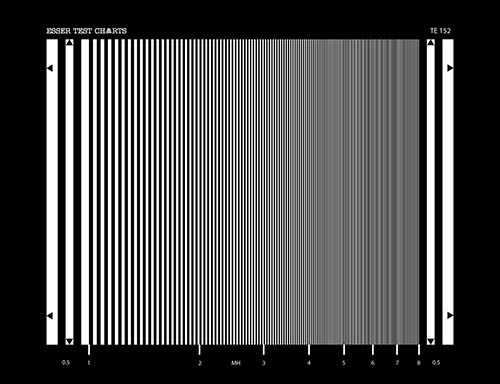

频率响应测试图卡TE152用于检查摄像机的频率响应。测试图在整个图像区域上显示范围从1到8 MHz的线光栅。

在线栅格（在黑色周围区域）下面有具有相应MHz数字的线标记。 图像左侧和右侧的条（每侧2个黑色和白色周期）的频率为0.5 MHz，用作参考值。 线光栅的宽度逐步减小，但不在黑白周期内。 在两个MHz周期的白色整数之间，条宽度以20个常规步长减小。

在示波器的帮助下，可以检查摄像机的频率响应。 为此，将实际测试图形图像外部的MHz标记带入照相机图像是有用的。
