动态分辨率测试卡用来检测电视摄像机传输系统的分辨率特性以及串色干扰，观察水平和垂直光圈校正效果、相机在水平和垂直运动中的动态清晰度。

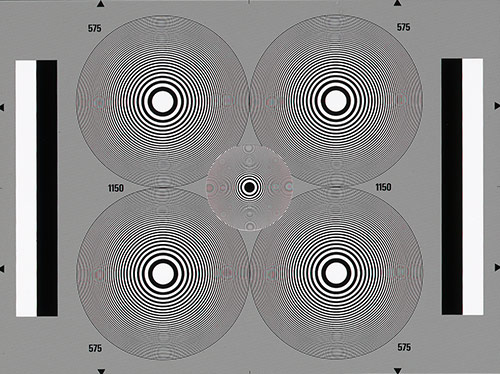

在动态分辨率测试卡中心区域内放置四个密度为D~0.4的大型环形波带片。每个环形波带片由宽度和距离向外递减的同心圆组成。由于圆形环的几何形状使得带片的空间频率随着与圆心距离的增加而线性增加。外缘的圆形环有575行/图片高度，因此空间频率为575/2=287.5周或线对每幅高度。在我们625行电视系统（575个有效行，52µs有效行时长，长宽比4:3）中相当于水平方向上7.4MHz的空间频率。根据625线电视系统电子光束扫描定理水平线287.5周每幅高度可以只或只是没有得到解决（奈奎斯特频率）。
在动态分辨率测试卡中心有一个小环形波带片空间频率高达大环形波带片的两倍。这个中心圆形区域的外边缘空间频率每幅高度1150/2=575周或线对。这就相当于水平方向频率为14.8MHz。
测试图左边和右边分辨显示一个白色和一个黑色竖线密度分别为D~0.1和D1.7。这两个条用来作为示波器测量分辨率以及水平调整的参考值。
环形波带片测量法被证明非常有价值尤其是对电视屏幕主观比较测量。但不适合客观测量。环形波带片测量法是为开发新的系统和设备起重要辅助作用。它也可以被推荐用于在核准测量结果。
使用环形波带片测量法辅助下可以确定电视摄像机以下几个特征：
1、水平、垂直和对角方向的分辨率
2、分辨率和扫描光点之间的相关性
3、水平和垂直光圈校正效果
4、相机扫描光束的散光
5、所述环形波带片和电视行相应彩色显像管的荫罩结构之间的干涉的影响
6、PAL编码的效果（如串色）
7、相机在水平和垂直运动中的反应
a)动态清晰度
b)颞干扰（例如串色）
