100%红透射式测试卡

100%红透射式测试卡简介

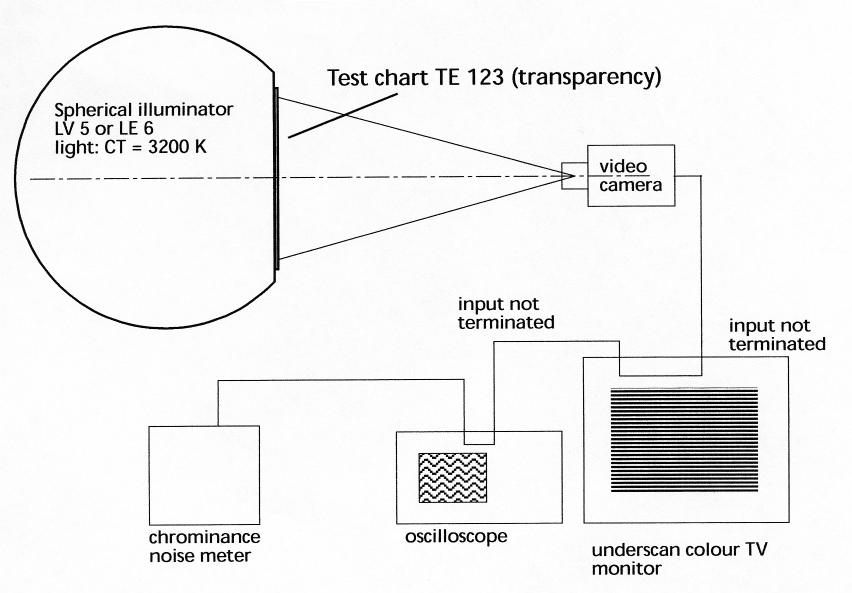

100%红透射式测试卡TE123用于测量色度通道信噪比的特性，测试时应布置成如下图：

拍摄条件

• 透射卡的亮度，在白色峰值，应为636cd/m²（坎德拉/平方米）±5％（=2000LX）
• 白平衡，应手动或机械设置为3200K±100K
• 测试图要使用照相机拍摄，限制图上的箭头的帧正好与在欠扫描模式的视频监视器上显示的图像的边缘重合。
• 摄像机应调整失焦
• 增益控制应设置为“0 dB”增益。
• 光学过滤应设置为“开启位置”

AM色度信噪比和PM色度信噪比应如下测定。该方法也适用于NTSC和PAL彩色视频信号。色度信噪比（S/N）被分离成信号检测振幅调制（AM）的色度S/N比（基准信号电平和振幅调制噪声成分比）和相位调制（PM）色度S/N比（基准信号电平来相位调制的噪声分量比）。参考信号是非复合信号100%幅度的电压值（Vref）。

上述每个比定义如下：

调幅色度S/N=20lg(Vref(p-p))/(AM noise r.m.s.)

调频色度S/N=20lg(Vref(p-p))/(PM noise r.m.s.)

Vref (p-p)=对应非复合视频信号100%振幅的色度电压。

AM noise r.m.s.=均方根在色度频带宽度噪声的振幅调制成分的电压。

PM noise r.m.s.=均方根在色度频带宽度噪声的相位调制分量的电压。

AM和PM噪音迹象应该与PM和AM噪音隔离开，各自最小30dB。AM检测器应该是用于检测AM边带能量类型的平均检测器。
