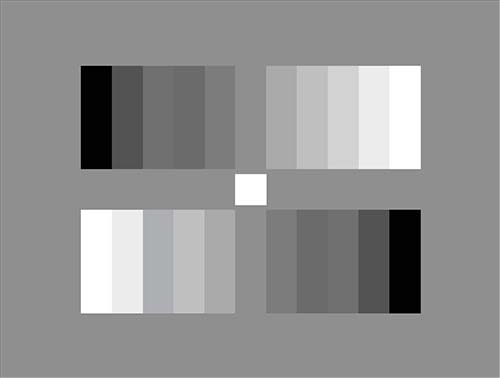

两个11度灰阶条按相反的方向排列在灰色背景(D=0.62)中，灰阶条以对数(伽马=0.45)标刻度。一个最佳的伽马校正的摄像机的输出信号产生两个相反的11度线性步进信号。灰阶的对比范围是40:1。
|
Step 灰阶等级 |
Density 密度 |
Transmission in % 透射率 |
| 1 | 0.12 | 76 |
| 2 | 0.20 | 63 |
| 3 | 0.29 | 51 |
| 4 | 0.39 | 41 |
| 5 | 0.50 | 32 |
| 6 | 0.62 | 24 |
| 7 | 0.76 | 17 |
| 8 | 0.92 | 12 |
| 9 | 1.13 | 7 |
| 10 | 1.38 | 4 |
| 11 | 1.72 | 2 |
两个灰阶条中间的白色区域的密度为D=0.12(透射率=76%)。
